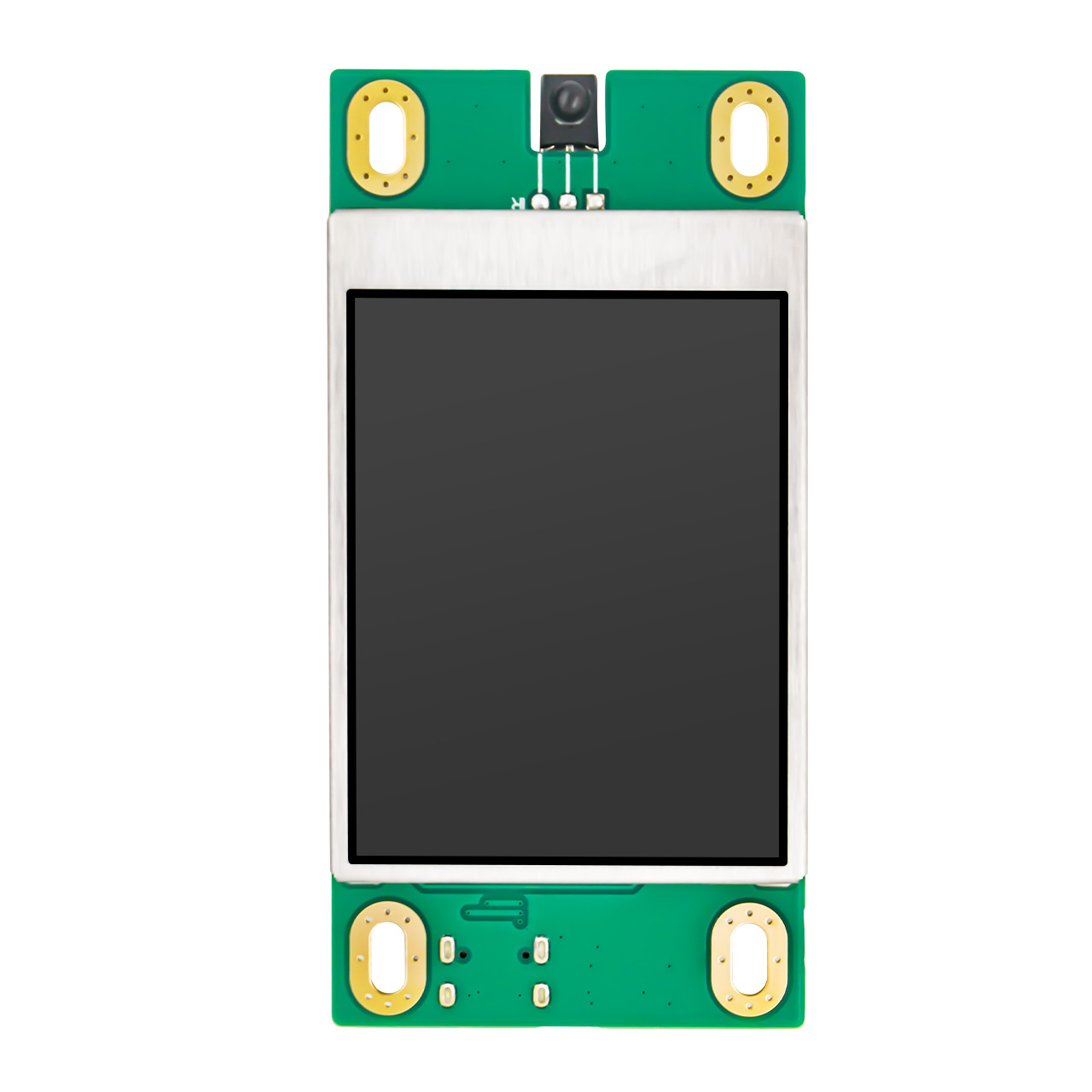

▶ 型号: HTM-H024B25-UART-A01
▶ 类型：2.4英寸智能显示模块
▶ 外形尺寸(mm) ：43.70x88.00x3.80
▶ 显示尺寸(mm) ：2.4”
▶ 分辨率：240x320
▶ AA尺寸(mm) ：36.72x48.96

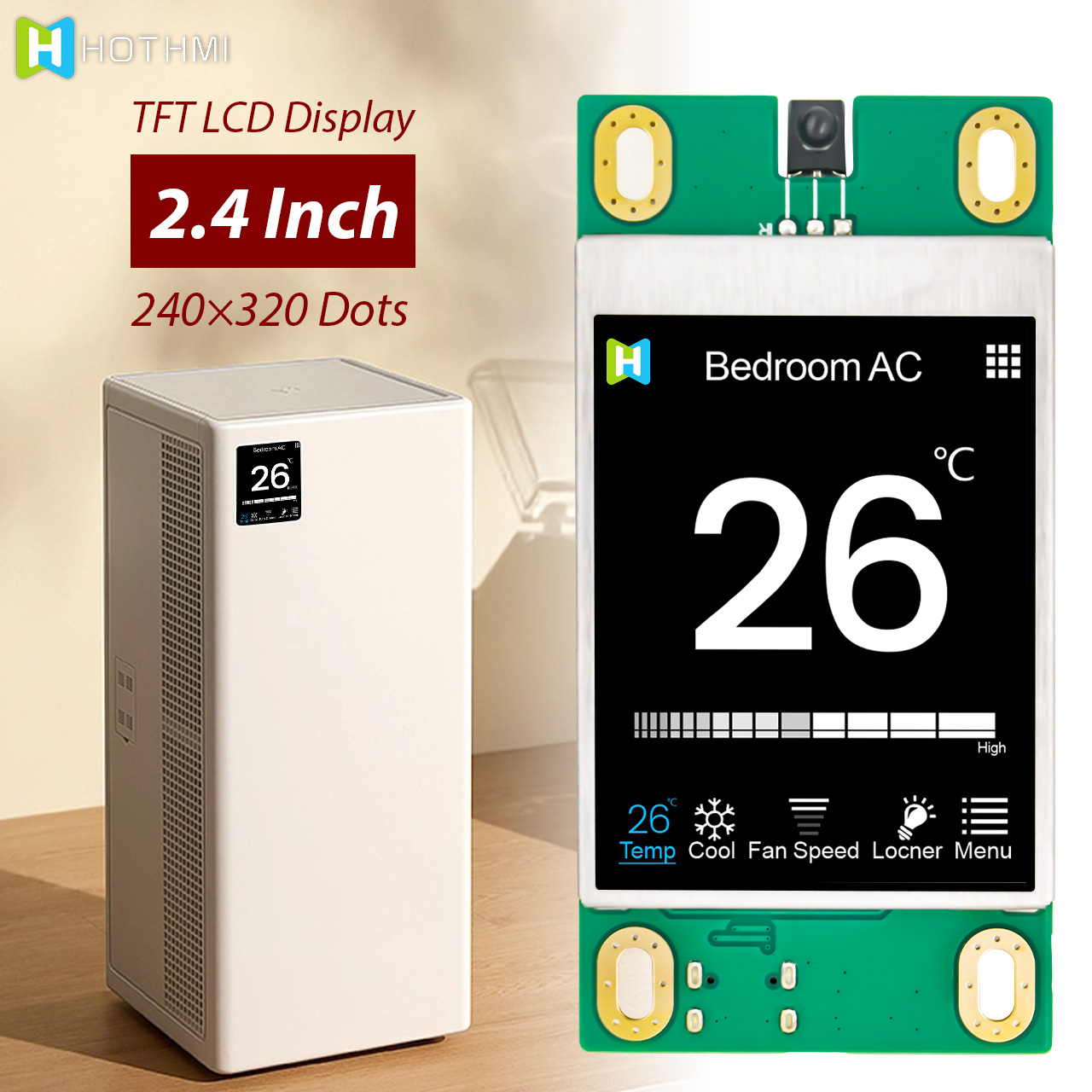

▶ 应用：家用电器、手持设备
▶ 视角：IPS全视角
▶ 背光/亮度：350cd/m2
▶ 引脚：智能UART带板模组
▶ 接口方式：UART
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0V

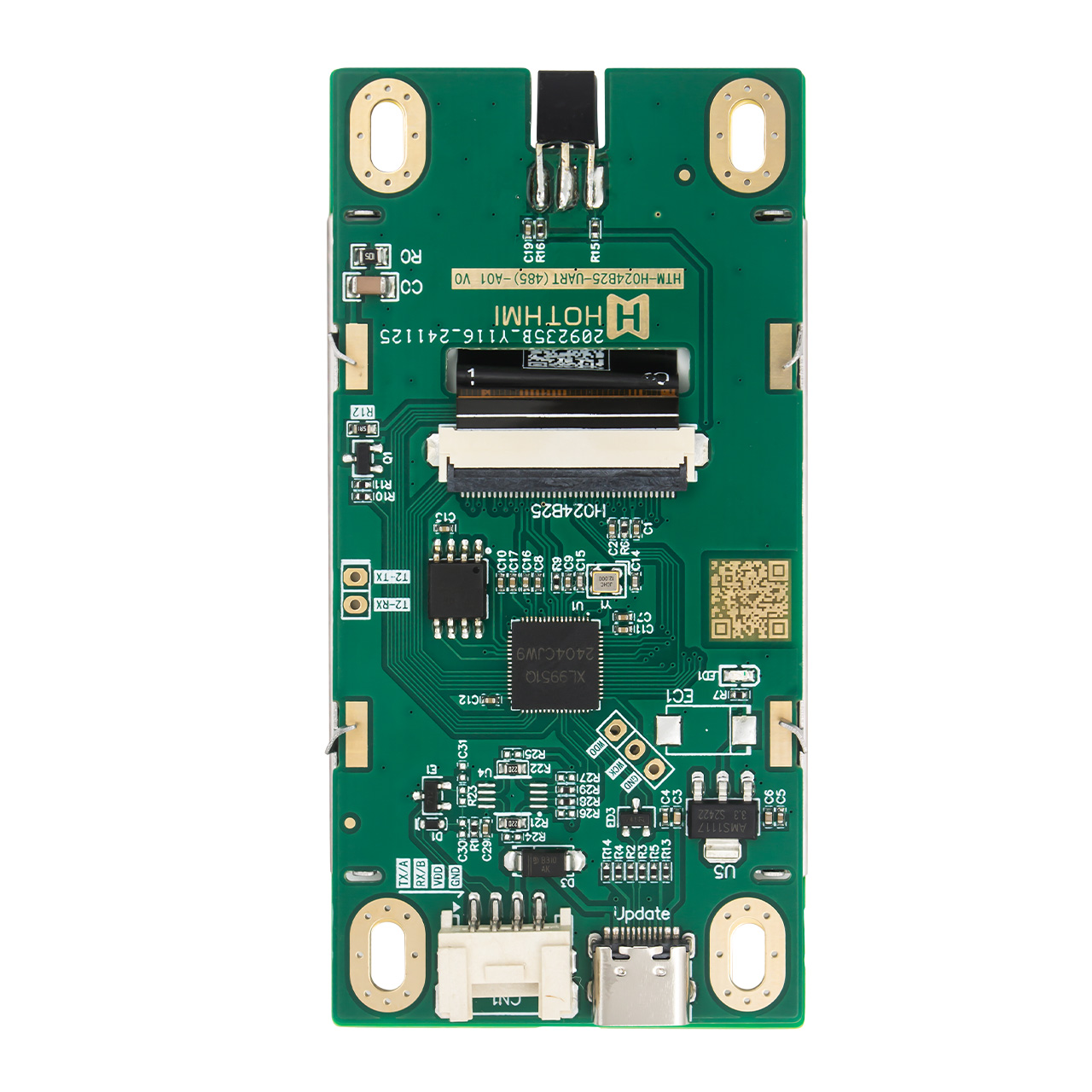

EZUI-Let 驱动板/MCU/SPI(480*320以下通用）
EZUI-Let 转接板/MCU/40PIN
typ-c数据线t型口充电数据线/COB转接板/COG转接板

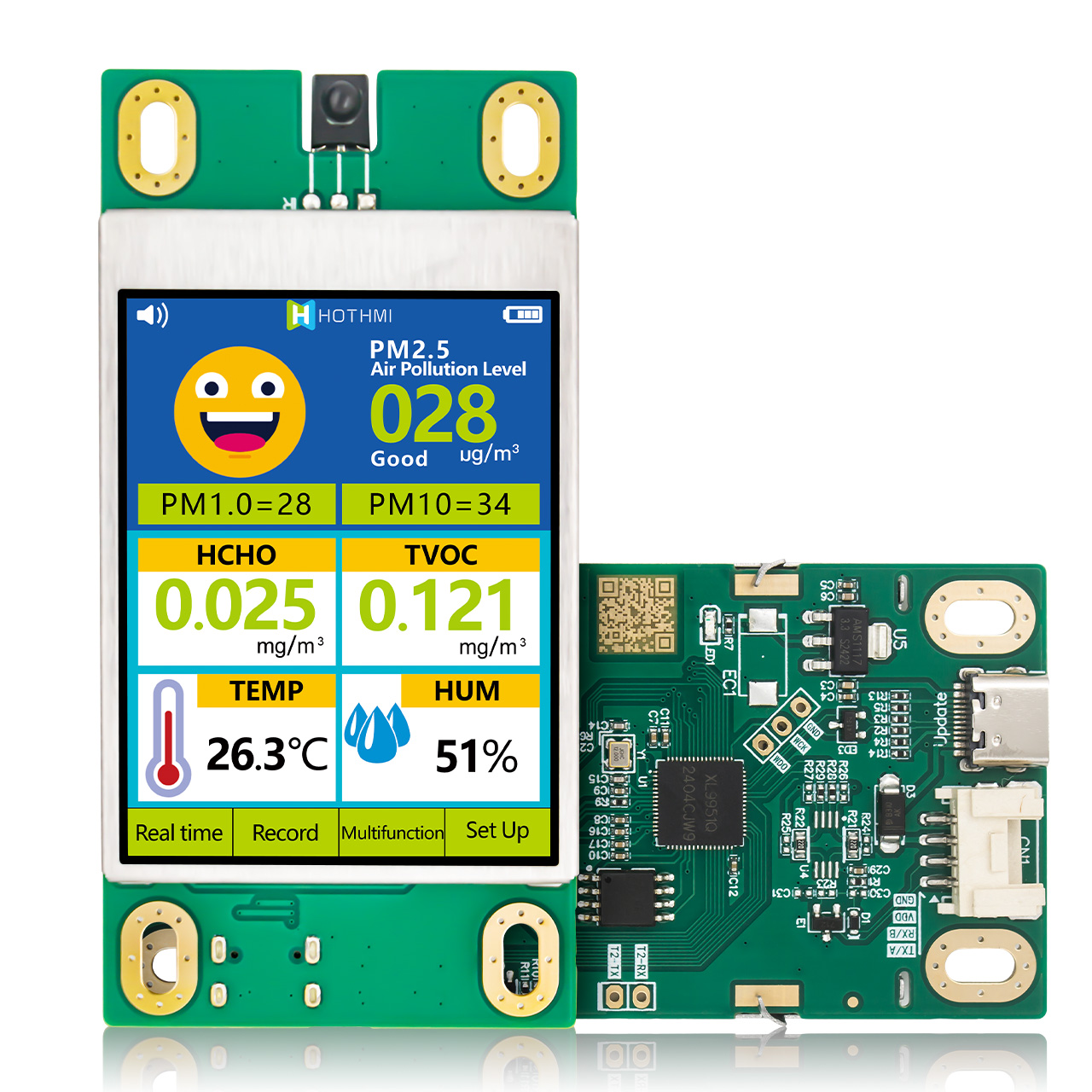

这款2.4寸的智能显示模组分辨率为240x320，常黑面板，NTSC 70%高色域，IPS观赏视角，不管从哪个角度观赏，依然能清晰地看到显示的内容。这个智能显示屏接口灵活，支持UART(TTL)、RS232、RS485，兼容多种通信协议；资源更新便捷（USB/TF卡/专用PCB），支持1G-bit/128M-bit资源存储，轻松应对复杂界面与多媒体需求。
用户还可以自行选择开发平台，这个模组相关的不带驱动板的TFT LCD显示屏是TFT-H024B25QVTST4N40，支持Arduino/C8051等常用开发平台。支持带有电容触控功能的版本：TFT-H024A16QVIST4C10， 以及带有电阻触控功能的版本TFT-H024B26QVTST3R18 。
所有显示屏都是工业级别的，稳定供电，+5V±0.3V宽压设计，兼容性强，工作温度-20℃~+70℃，存储温度-30℃~+80℃，适应工业及严苛环境。适合用于工业HMI、智能设备控制、医疗仪器、户外显示等。
| 文件名称 | 更新日期 | 大小 |
HTM-H024B25-UART-A01
|
2025-03-28 | 126.75KB |
定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。 |
触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。 |
界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。 |
盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。可选择性进行表面处理：AF(抗指纹油）/AG（防眩光）/AR（抗反射）。 |

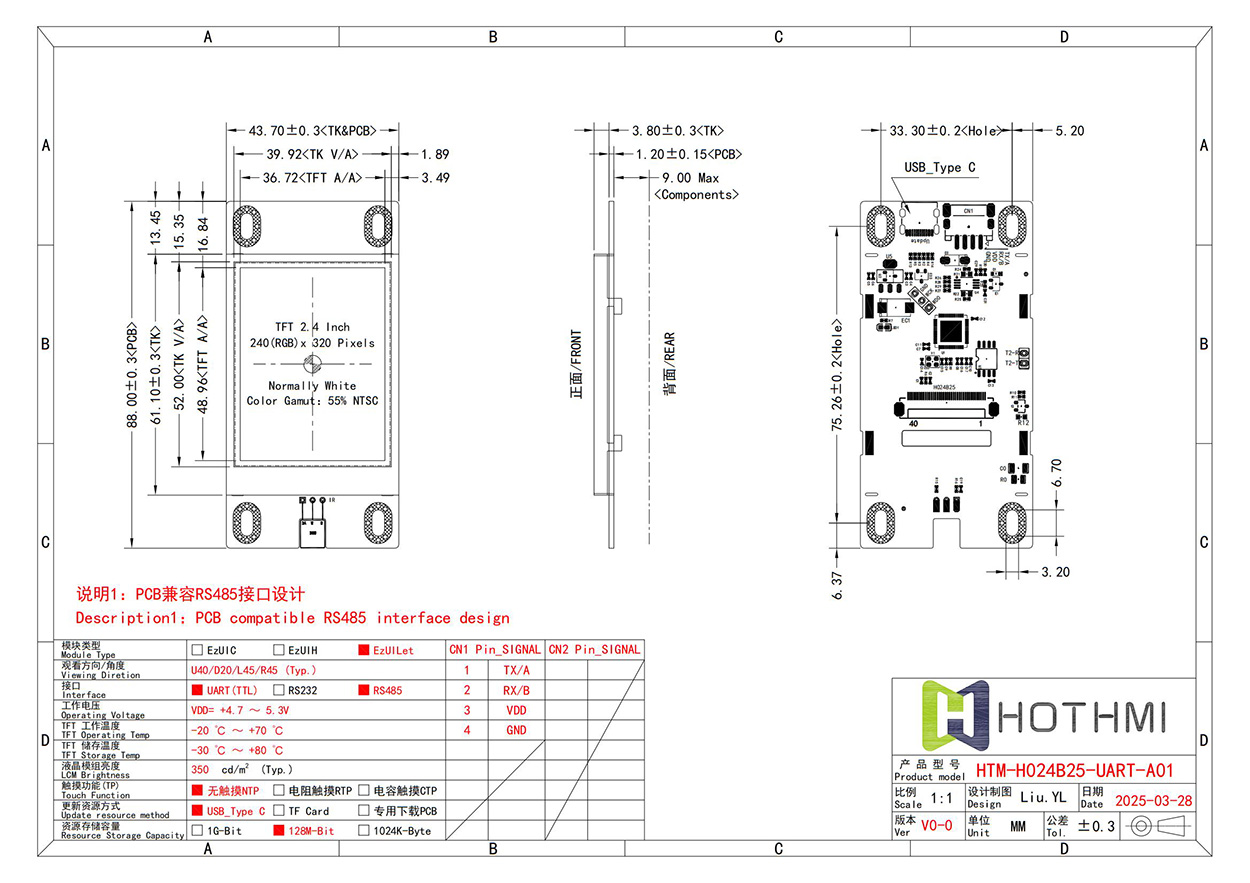

参数 | 参数描述 | 单位 |
TFT 系列 | HTM-H024B25-UART-A01 | |
对角线尺寸 | 2.4” | Inch |
分辨率 | 240x320 | Dot |
外形尺寸 | 43.70x88.00x3.80 | mm |
有效区域 (AA) | 36.72x48.96 | mm |
LCD 类型 | TFT液晶显示屏 | mm |
显示视角 | IPS全视角 | |
长宽比 | 1:2 | |
背光类型 | LED 白色 | |
TFT 驱动 IC | EzUI | |
亮度 | 350 | cd/m2 |
工作温度 | -20~70℃ | ℃ |
存储温度 | -30~80℃ | ℃ |
