▶ 型号: HTM1602-12-31W-A5P
▶ 类型：标准COB字符液晶模组
▶ 显示内容：16x2字符
▶ 外形尺寸(mm) ：72.0x36.0x10.1
▶ VA尺寸(mm)：64.5x16.0
▶ AA尺寸(mm) ：56.2x11.5
▶ 点间距mm：0.6x0.7
▶ 产品应用：工业控制
▶ 视角：6H
▶ 背光类型：白光
▶ 连接方式PIN数：16PIN
▶ 接口方式：MCU/8bit
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0V
▶ 驱动芯片：ST7066U
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 8051测试板
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 STM32测试板
字符图形点阵模组专用转接板
单排排针连接器
COB 20针脚 连接线 底座/字符/图形点阵

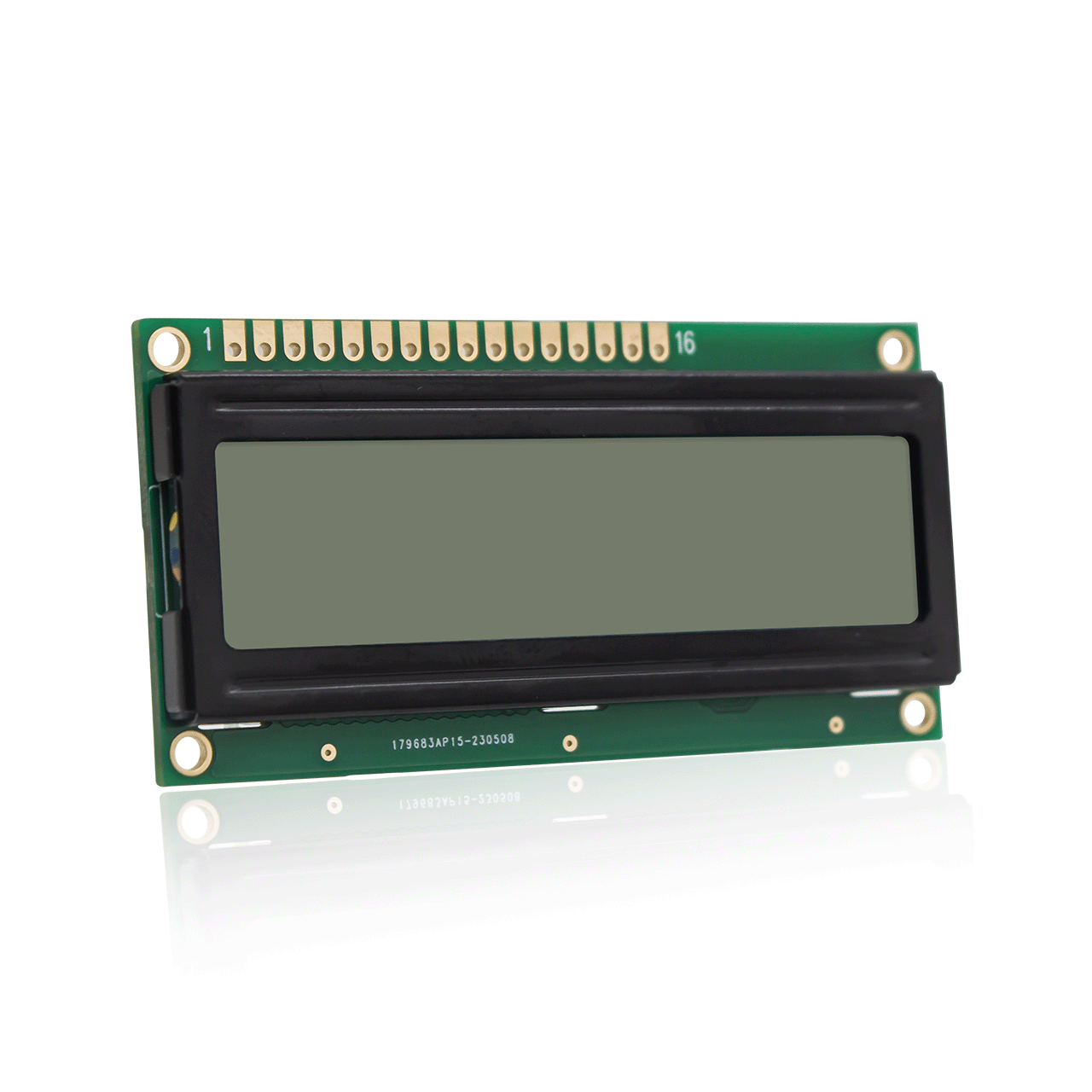

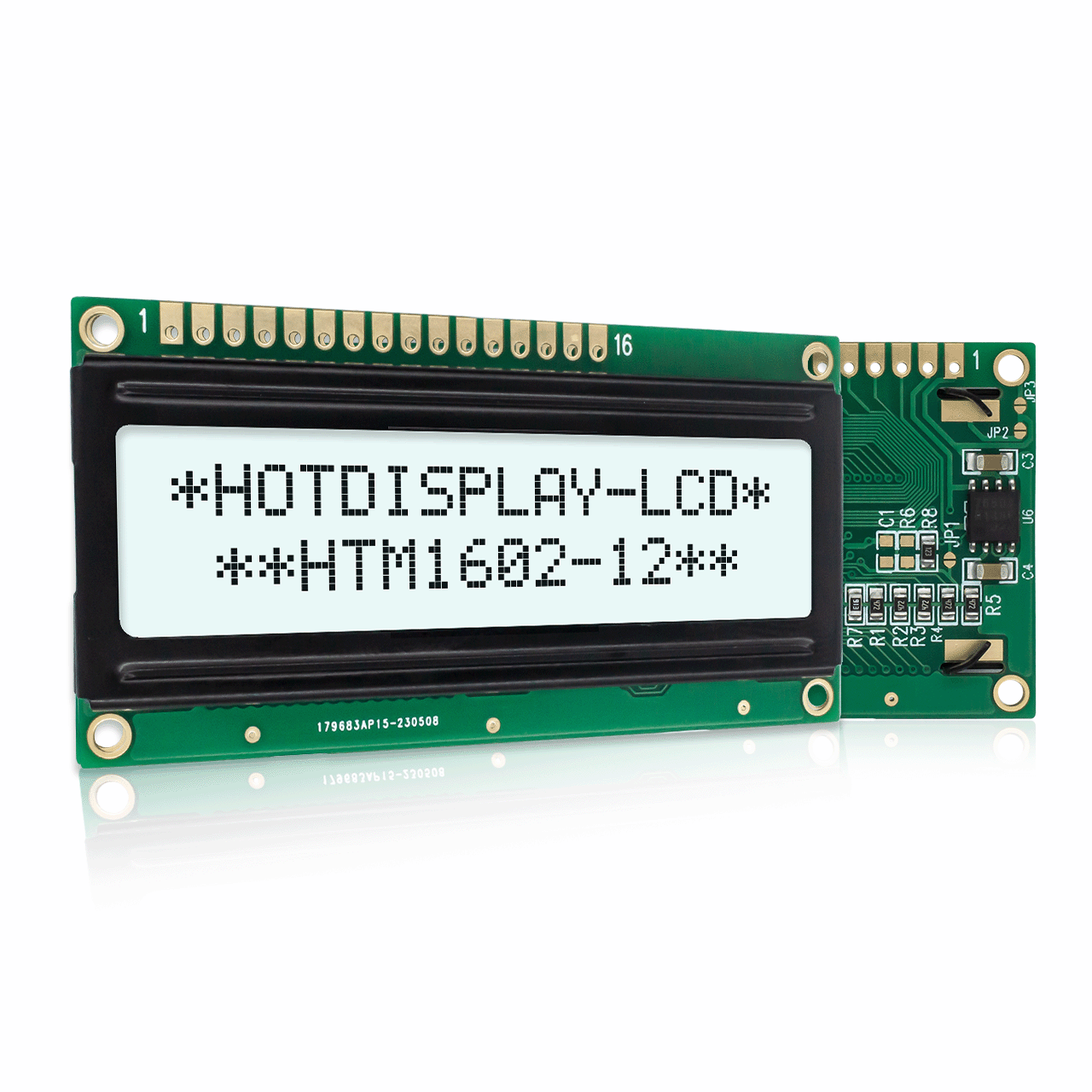

每行 16 个字符的 HTM1602-12-31w-a5p 是一款高对比度玻璃彩色 (COG) LCD，可在明亮的白色背景 LED 背光下显示暗像素。 LCD 显示器采用 FSTN (+) 显示技术，在环境和背光条件下都能提供卓越的对比度和出色的可视性。 这款高品质 LCD 具有 - 20 至 70 摄氏度的宽工作温度范围，非常适合各种室内和室外环境。 这款 16 字符 2 行显示屏具有内置 st7066u 控制器、六小时视角和串行通信接口。 LCD 设备在 5.0 V 电源下运行，并保证在各种应用中高效运行。 该 LCD 与 Arduino 和其他类似板兼容。
| 连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。 |

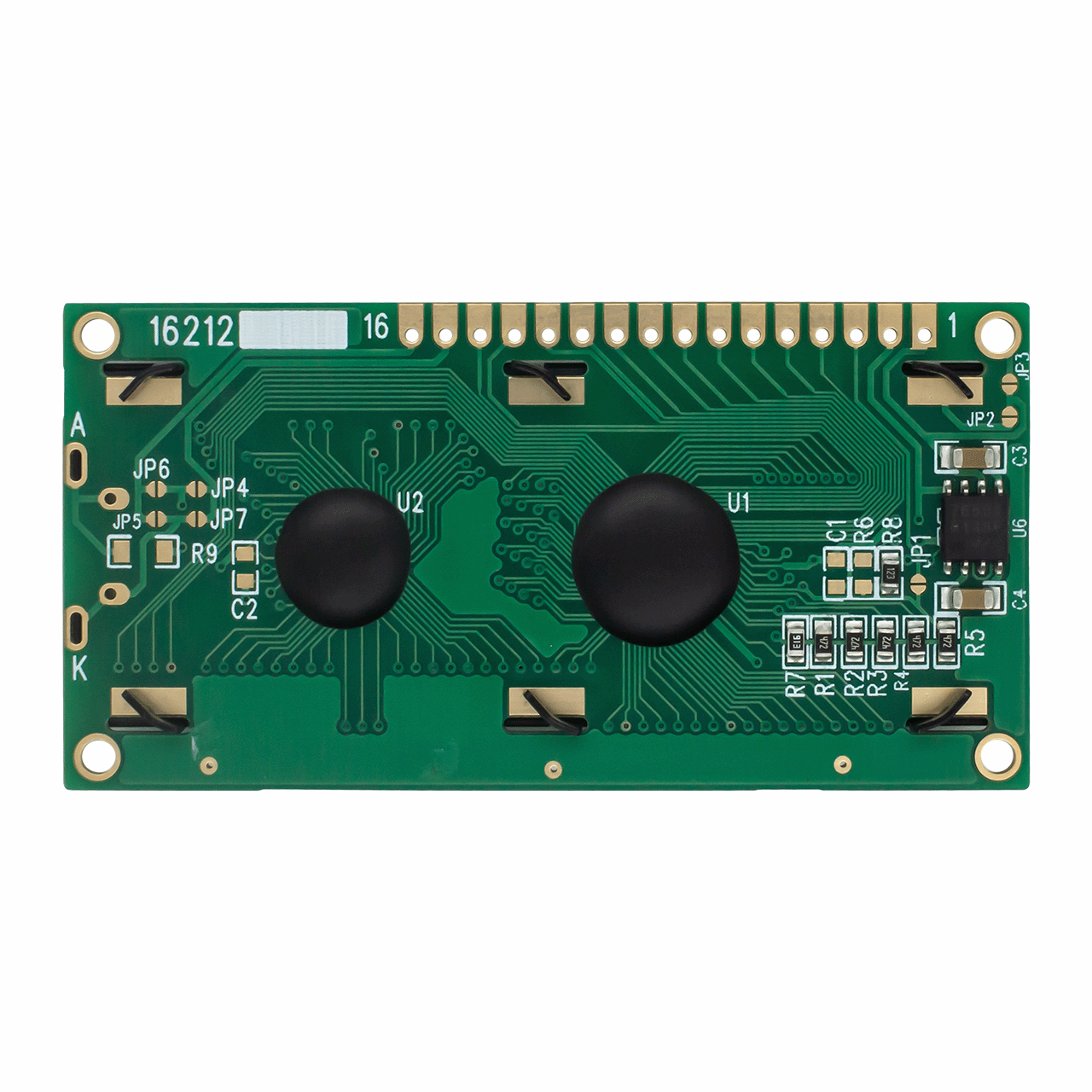

| PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。 |
| 背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。 |
| 字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。 |
线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。 |
项目 | 规格参数 | 单位 |
型号 | HTM1602-12-31W-A5P | |
分辨率 | 16字 × 2行 | dots |

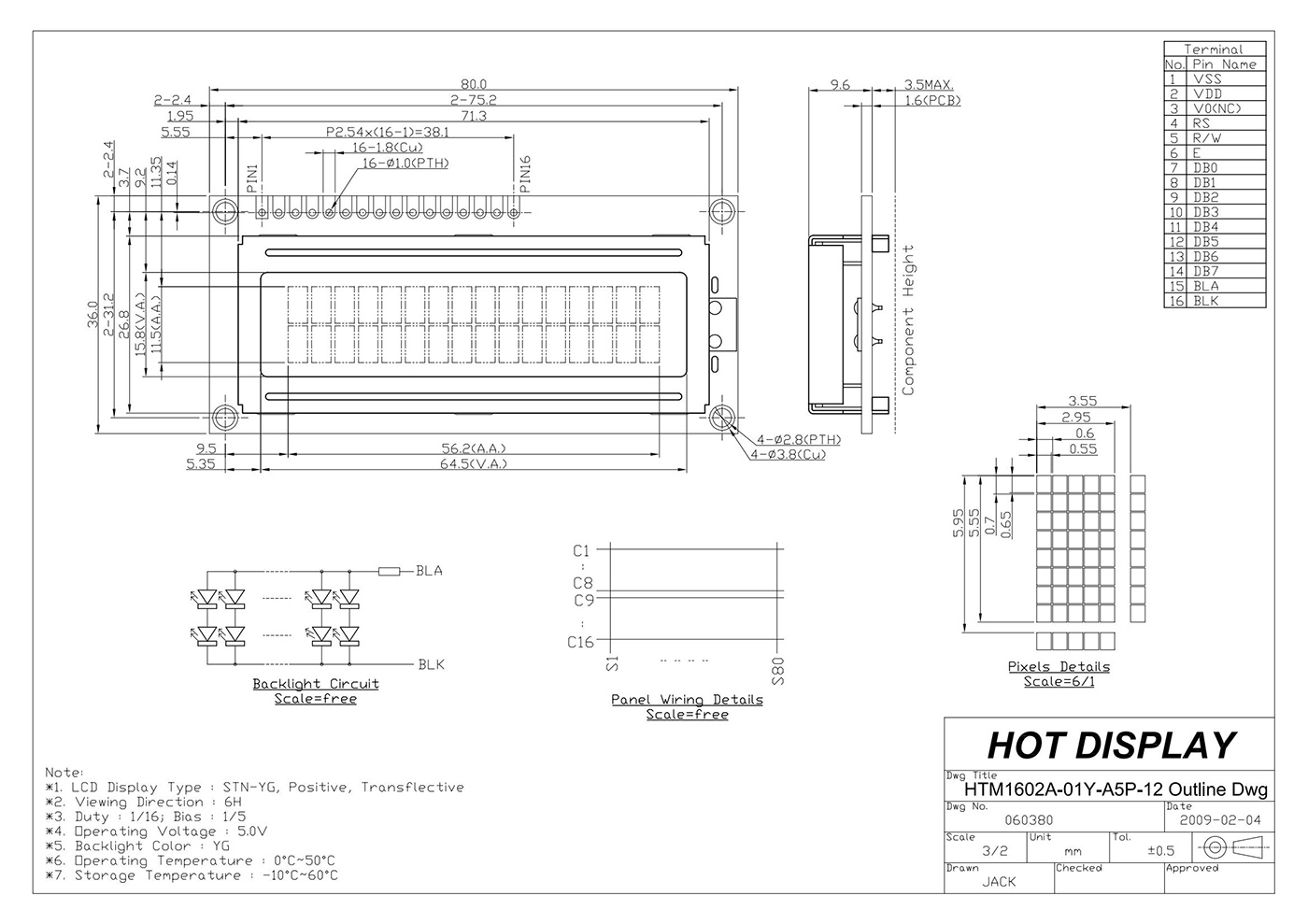

外形尺寸 | 72.0x36.0x10.1(MAX) | mm |
可视(VA)区域 | 64.5x16.0 | mm |
有效(AA)区域 | 56.2x11.5mm | mm |
点(像素)大小 | 0.55 × 0.65mm | mm |
点(像素)间距 | 0.60 × 0.70 | mm |
IC | ST7066 | |
电源电压 | 5.0V | V |
背光 | 白光 | |
模式 | FSTN+ | |
驱动方式(Duty) | duty cycle 1/16 | |
类型 | 字符液晶模组 | |
特性 | 半透反射 |
搜索关键词： lcd 16x2, lcd 16 x 2, 16x2 lcd, 16 x 2 lcd，Arduino，mono
