8.0英寸TFT LCD显示模块 | 1024x768 HI TFT模块
HTM-H080D13-HI-A01G是一款8英寸TFT液晶显示模组，采用常黑面板设计，分辨率为1024(RGB)×768像素，支持NTSC 60%色域，亮度达到300 cd/m²。该模组工作电压为+12V（典型值），建议电源电流不低于1A，可在-20℃至+70℃环境温度下稳定运行，储存温度范围覆盖-30℃至+80℃。产品配备白色背光系统，并通过固定电流测试确保显示一致性。
接口配置方面，CN1接口集成HMI信号引脚，包含HPD、HMI 5V、GND、Clock±、SDA/SCL等信号线，支持标准HMI通信协议；CN2接口采用立式插接型号JL4-6ZJB，专用于电源与背光控制，包含+12V供电、BLPWM背光调频及BLEN背光使能功能。值得注意的是，CN1接口在最新版本中调整为180度旋转安装，线序与定义保持不变，以满足不同场景的布线需求。

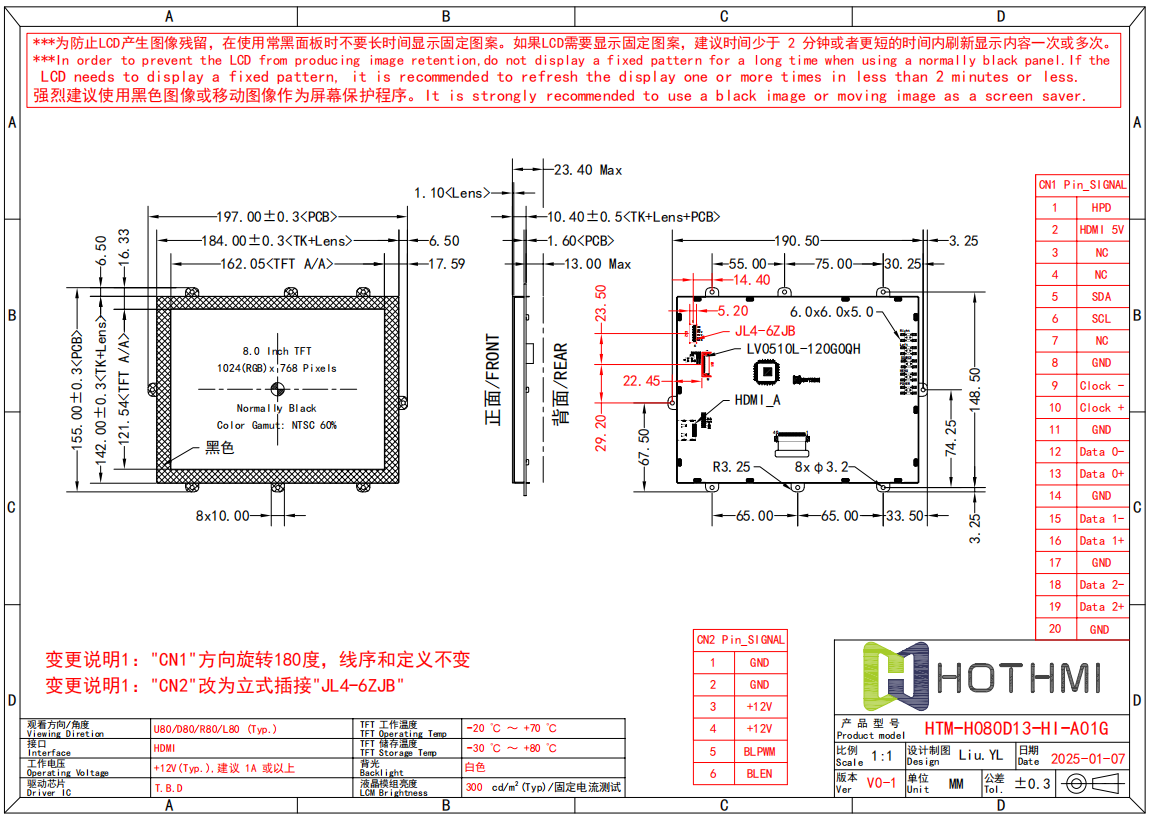

物理结构设计精密，主体尺寸为197.00±0.3mm（PCB长度），搭配184.00±0.3mm（TK+透镜组件），整体厚度控制在23.40mm以内。模组背面布局紧凑，关键部件如驱动芯片LV0510L-120G0QH与连接器均通过严格公差控制（±0.3mm），确保装配可靠性。此外，产品提供多语言操作提示，包括电源、菜单、信号源等按键功能标识。
为延长使用寿命，建议避免长时间显示静态图案以防止图像残留。若需固定画面显示，应每隔2分钟刷新内容或切换至动态图像。厂商强烈推荐使用黑色背景或动态屏保方案，以优化显示效果并保护面板。此模组适用于工业控制、医疗设备及商用显示等领域，兼顾高清晰度与环境适应性，满足多样化应用场景需求。
